REACH RS2
Receptor GNSS RTK
multi-frequências
com precisão centimétrica
Para levantamento, mapeamento e navegação.
Acompanha o aplicativo para smartphone.
Linha de base de até 100 km
Taxa de atualização de 10 Hz
Solução fixa
em segundos
O Reach RS2 obtém solução fixa em segundos e mantém um desempenho robusto, mesmo em condições desafiadoras. Precisões centimétricas podem ser alcançadas em distâncias de até 60 km no modo RTK e 100 km no modo PPK.
GPS, GLONASS, BeiDou,
Galileo e QZSS
L1OF, L2OF, L1C / A, L2C,
E1B / C, E5b, B1I B2I
Suporte
PPP
Os dados brutos RINEX são compatíveis com os serviços de PPP, portanto agora você pode obter resultados precisos em centímetros em qualquer lugar da Terra. Processe arquivos RINEX em um serviço online e obtenha posição com precisão absoluta.
Possui um
modem 3.5G
O Reach RS2 possui um modem 3.5G HSPA com baixo consumo de energia, com alternativa 2G e cobertura global. Agora, as correções podem ser acessadas ou transmitidas por NTRIP de forma independente, sem depender da conexão com a Internet no seu telefone.
22 horas
com 1 carga
Até 22 horas registrando dados brutos, e até 16 horas como um rover 3G, mesmo em clima frio – não é mais necessário carregar baterias sobressalentes. O Reach RS2 pode ser carregado a partir de um cabo USB e um adaptador de parede ou através de um powerbank USB-C.

Levante
com o ReachView
O software mais fácil de usar para a coleta de dados disponível para Android e iOS. Com o ReachView, você pode coletar e locar pontos, e controlar todos os recursos dos receptores Reach, como configurar uma base, registrar dados RINEX e configurar a saída NMEA.

Colete pontos:
Crie projetos, salve pontos, e exporte nos formatos padrões da indústria
Registre cada posição através de pontos com coordenadas com precisão centimétrica. Exporte projetos e abra-os em softwares GIS ou CAD, como AutoCAD, ArcGIS, QGIS e outros.
DXF, CSV, GeoJSON, ESRI Shapefile

Loque pontos:
Encontre a posição dos pontos no solo
A locação é utilizada para encontrar a localização física exata dos pontos. Os pontos podem ser coletados pelo ReachView ou importados de outros softwares CAD ou GIS.
O processo de locação no ReachView possui duas etapas: visualização no mapa e centralização no alvo. O objetivo do mapa é ajudar na navegação para locar pontos em longas distâncias. Quando você chega próximo a 40 cm do ponto, o alvo aparece para facilitar a correspondência visual do receptor e do ponto.
CSV, DXF e GeoJSONs

Registro em RINEX:
Registre dados brutos, posição e dados de correção de base
Registre dados brutos, posição e dados de correção de base. A coleta de pontos e o registro de dados bruto são independentes e podem ser usados simultaneamente. O ReachView possui uma interface simples e intuitiva para configuração e registro de dados.
Nos fornecemos nossa versão do RTKLib para PPK. É gratuito e pode ser baixado de nossos documentos.
armazenamento
de registro em 1 Hz
PPP para OPUS
Os registros de dados brutos RINEX são compatíveis com os serviços OPUS, CSRS-PPP, AUSPOS e outros PPP, para que você agora possa obter resultados precisos em centímetros em qualquer lugar da Terra. Processe arquivos RINEX em um serviço online e obtenha posição com precisão absoluta.
Conectividade
Posição em tempo real
saída em NMEA
O Reach fornece dados no padrão NMEA que são utilizados pela maioria dos aplicativos GIS. Simplesmente conecte seu dispositivo o Reach via Bluetooth ou com um cabo e ative a “Position Output”no ReachView.

O Reach pode ligar e se desligar automaticamente
O Reach pode ligar e se desligar em sincronia com uma bateria externa conectada através da entrada RS-232. Isso ajuda quando o botão liga/desliga é difícil de ser alcançado. Por exemplo, se o receptor for colocado no teto de um trator.
Aplicativos compatíveis
MachineryGuide, AgriBus-Navi, Efarmer, Agripilot, e outros
Saída de posição
RS-232, TCP, Bluetooth

NTRIP ou outro Reach
como base
O RS2 precisa de uma base como fonte de correções. Esse é um requisito para se obter uma precisão de centímetros em RTK e PPK. A base pode ser outro receptor Emlid ou serviço NTRIP. O VRS também é suportado.
O receptor funciona perfeitamente com outros equipamentos Reach em qualquer link.
Entrada e saída de correções
Saída de posição
TCP, LoRa, Bluetooth, RS-232, NTRIP
RTCM3
Distância máxima de uma base
Mais de 60 km em RTK
100 km em PPK
Em qualquer lugar na Terra com PPP

Projetado para ser resistente
O Reach RS2 foi projetado para funcionar mesmo nos ambientes mais desafiadores.
O RS2 é à prova d’água até 1 m de profundidade. Todos os conectores são completamente selados e protegidos da água e poeira com plugues de silicone.
Testamos extensivamente o Reach RS2 em condições que simulam os invernos mais frios e verões mais quentes.
O policarbonato, é um material extremamente durável usado em vidro à prova de balas, torna o Reach RS2 resistente a impactos.

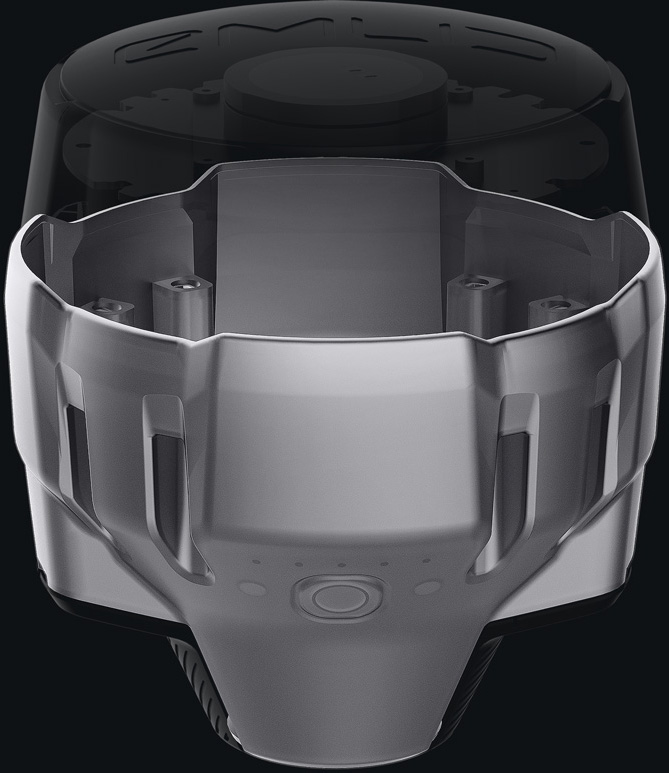

Coberto com
elastômero
Material semelhante a borracha que forma um amortecedor em todo o dispositivo. Em um sofisticado processo de fabricação, o elastômero é permanentemente ligado à base de policarbonato. Portanto, se seu bipé cair, o Reach RS2 será protegido, sem marcas.


Rosca
5/8" robusta
A rosca usinada montada com precisão CNC, é inserida durante o processo de moldagem e se torna uma única peça com o plástico.
O suporte de metal funciona como um dissipador de calor, transferindo o calor dos componentes eletrônicos, garantindo uma operação estável em clima quente.


Rádio
LoRa
Alcance da frequência
Em apenas 100mW
300% mais alcance
Comparado aos rádios FSK com a mesma potência
A modulação LoRa Spread Spectrum pode trabalhar em distâncias até 4 vezes mais longas em comparação com os rádios FSK tradicionais na mesma potência. Isso proporciona ao Reach RS2 um desempenho robusto de rádio sem sacrificar a vida útil da bateria. O rádio LoRa é usado para conectar o rover à base quando as correções fornecidas pela Internet não estão disponíveis.


Bateria
Bateria industrial que resiste bem a altas e baixas temperaturas.
Recarregue o Reach RS2 em qualquer porta USB e power bank.
de carga e descarga, mantendo a capacidade original.
O Reach RS2 funciona por até 22 horas no modo estático e até 16 horas no RTK com o celular ligado. Você não precisa se preocupar em ter baterias sobressalentes ou substituí-las em campo. As trocas são coisa do passado.



Compacto
e leve
Cabe em um pequeno estojo
950 g
Pesa menos
que um típico bastão


Vem com antena LoRa,
cabo USB e estojo com alça
O RS2 é nosso maior lançamento desde o Reach RS
A Emlid entregou mais de 10.000 Reach RS2 RTK em todo o mundo
Da América e Canadá à Europa, África e Ásia. Não podemos nem contar de quantas maneiras as pessoas o usaram em seus projetos. O Reach RS2 e o Reach RS + deram acesso a medições RTK GNSS com precisão de centímetros para milhares de usuários em todo o mundo.
Com o Reach RS2, finalmente estamos disponibilizando receptores multi-frequências
Com suporte para várias bandas de frequência, o GNSS corrige 10 vezes mais rápido, trabalha em linhas de base mais longas e suporta o processamento PPP, além de fornecer precisão centimétrica em áreas onde o Reach RS+ teve dificuldades: ruas estreitas da cidade, florestas, perto de edifícios e máquinas.


Tutoriais
Guias iniciais e visão geral abrangente dos recursos. Tutoriais passo a passo que cobrem os aplicativos mais comuns. Atualizados regularmente por nossa equipe de suporte, de acordo com as perguntas mais frequentes.


Fórum da comunidade
Compartilhe os seus projetos ou faça qualquer pergunta no fórum da comunidade para obter respostas de usuários experientes e da equipe da Emlid. Histórias sobre o uso dos produtos da Emlid por usuários em todo o mundo.
Especificações
Catálogo Reach RS2
627 kb
Mecânica
Elétrica
Autonomia
Posicionamento
Conectividade
Frequência
Potência
Distância
868/915 MHz
0.1 W
até 8km
Regiões
Bandas
SIM card
Global
Quad-band, 850/1900,
900/1800 MHz
Nano-SIM
Dados
taxa de atualização de até 10 Hz
Memória interna
160+ dias de registro em 1 Hz
GNSS
GLONASS L1OF, L2OF
BeiDou B1I, B2I
Galileo E1-B/C, E5b
